TWS高通量測試方案
可實現一托四，OTA測試，分時測試四個被測件，不會互相干擾，可以極大節省測試時間成本和測試成本。
痛點問題
對于生產商而言，傳統的測試方案大多是有乒乓+多個屏蔽箱的方式測試，增加了測試成本和場地面積，一旦產品數量眾多每次測試還需要人工進行輪換被測件依次進行測試，無疑將會耗費大量時間成本。
推薦方案
TWS高通量測試方案——領先行業技術實現1托4：儀表可以支持1托多拼板測試（至多可支持對四個被測件分時測試），且能夠保障四個被測件與單個被測件測量數據基本相差無誤，減少人工輪換被測件的次數，節約時間成本，適用于大規模量產測試。
測試方法
（1）標記4個被測件為DUT1，DUT2，DUT3，DUT4，使用網線連接上位機，射頻線分別連接儀表、屏蔽箱。

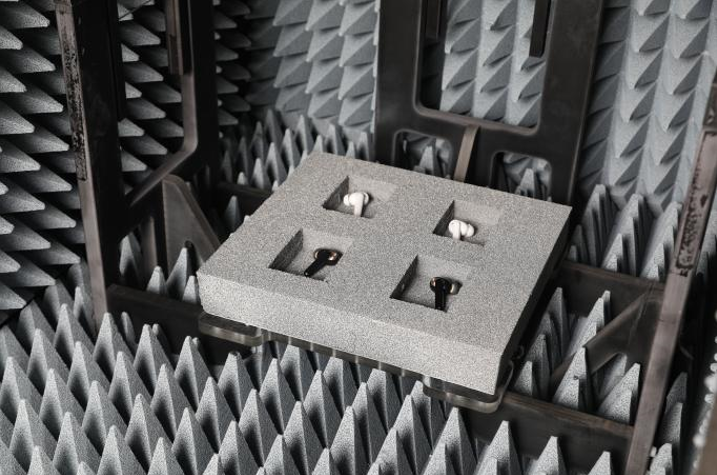

（2）將4個被測件按對應位置放入屏蔽箱中，DUT1位置不變，在PC端調試進入測試模式，啟動測試依次檢測該4個被測件的輸出功率、靈敏度、調制特性、初始載波頻率容限偏置和頻漂等指標數據。
（3）匯總數據，對比并分析。
測試時間 | ||||
被測件 | DUT1 | DUT2 | DUT3 | DUT4 |
測試項 | 輸出功率、靈敏度、調制特性、初始載波頻率容限、頻偏和頻漂 | |||
測試信道 | Channel 0，39，78 | |||
測試單個DUT時間 | 14s | 14s | 14s | 14s |
測試總時間 | 52 s | |||
